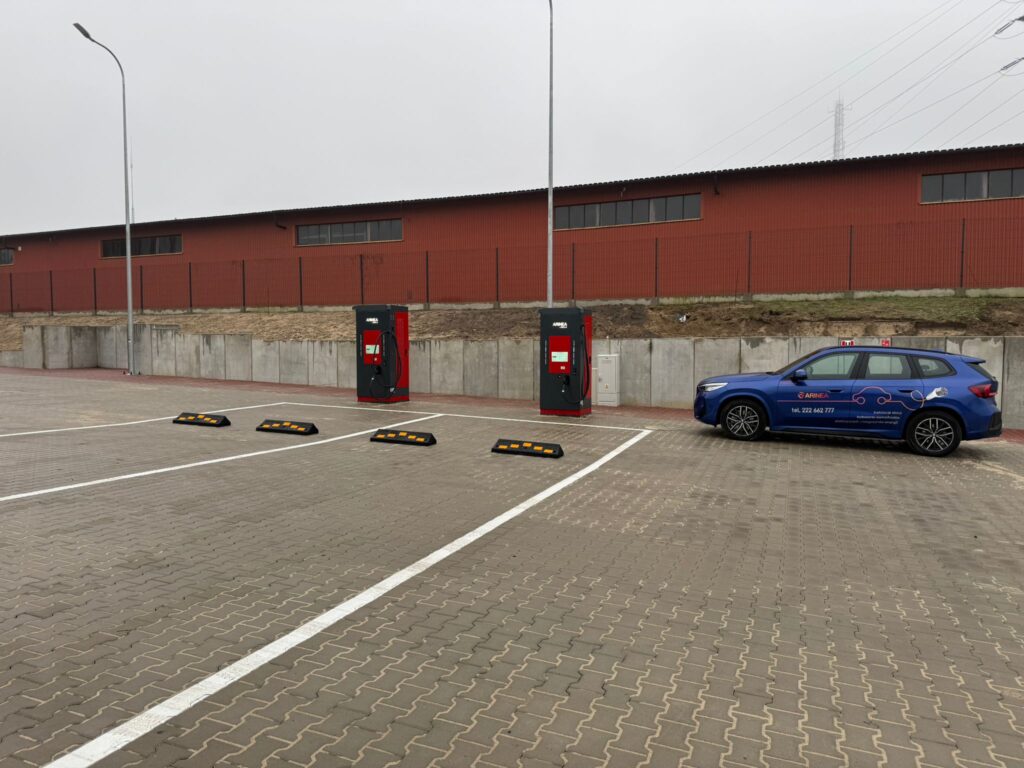

Zainstalowana stacja
Klient Kujawsko-Pomorski Transport Samochodowy S.A.
Rok budowy 2025
Lokalizacja Włocławek
Rodzaj stacji 2 x ULTRON XH 120 kW
Wykonany przez firmę Arinea Sp. z o.o. montaż dwóch stacji DC ULTRON XH o mocy 120 kW wymagał od grona naszych wykwalifikowanych specjalistów wykonania kompleksowych prac, do których zalicza się:
opracowanie projektu budowlanego w branży elektrycznej
projekt linii kablowej średniego napięcia 15 kV
projekt stacji transformatorowej kontenerowej 15/0,4 kV
projekt linii kablowych niskiego napięcia 0,4 kV
zasilanie infrastruktury ładowania pojazdów elektrycznych
dobór i obliczenia transformatora, zabezpieczeń oraz aparatury
projekt rozdzielnic SN i nn
projekt uziemienia oraz ochrony przeciwporażeniowej
obliczenia techniczne i zwarciowe
uzgodnienia projektowe oraz zgodność z obowiązującymi normami
Opis realizacji
Przedmiotem opracowania był projekt budowlany branży elektrycznej dla inwestycji polegającej na budowie infrastruktury elektroenergetycznej zasilającej stację ładowania pojazdów elektrycznych dla transportu publicznego w Brodnicy przy ul. Słonecznej.
Zakres prac obejmował zaprojektowanie linii kablowej średniego napięcia 15 kV, stacji transformatorowej kontenerowej 15/0,4 kV oraz linii kablowych niskiego napięcia 0,4 kV, zapewniających zasilanie siedmiu punktów ładowania autobusów elektrycznych o łącznej mocy przyłączeniowej 840 kW.
Projekt uwzględniał pełną koordynację techniczną, dobór urządzeń elektroenergetycznych, zabezpieczeń, systemów pomiarowych oraz rozwiązań z zakresu ochrony przeciwporażeniowej i uziemień. Całość dokumentacji została opracowana zgodnie z obowiązującymi przepisami, normami technicznymi oraz warunkami przyłączenia do sieci elektroenergetycznej.
